Řídicí systém

Pokročilý řídicí systém pro efektivní správu a ovládání lakovacích linek. ESCO PLC zajišťuje centralizované řízení všech procesů, bezpečnostní opatření a intuitivní ovládání prostřednictvím hlavního dotykového panelu.

Vlastnosti:

• Kompletní řídicí systém linky umožňující správu a ovládání všech procesů

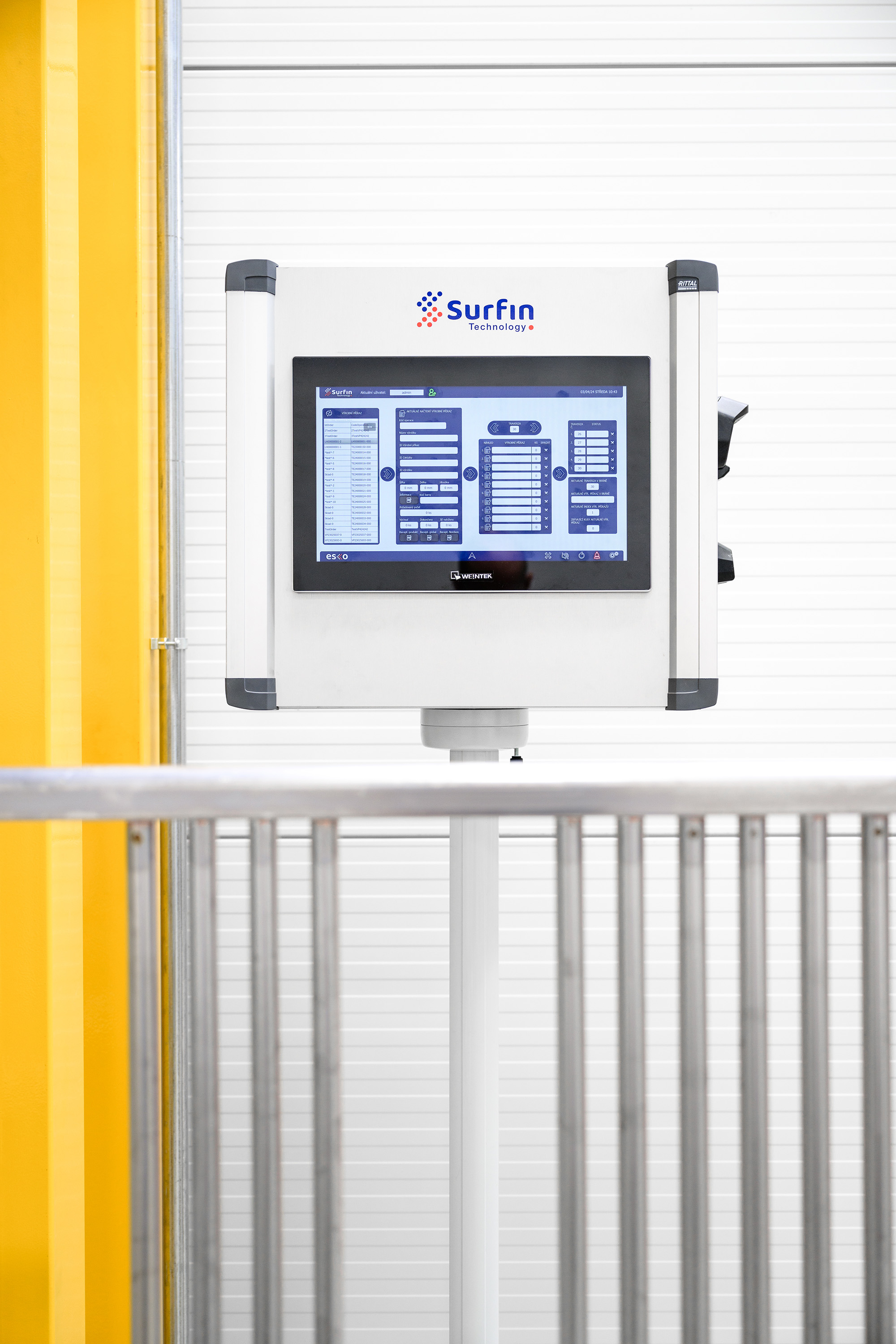

• Ovládání linky prostřednictvím hlavního dotykového panelu pro snadné řízení a přehled
• Autostart – automatické spuštění linky podle nastaveného času a data
• Integrace všech technologií linky na jedno místo pro efektivní správu
• Komunikace se všemi periferiemi na lince
• Správa veškeré bezpečnosti linky (PROFISAFE)
• Generování grafů z analogových čidel - například monitoring teploty, tlaku nebo průtoku
• Historie poruchových stavů
• Rozdělení uživatelských práv – role pro administrátora, technologa a operátora
• Řízení předúpravy, dopouštění a přelévání van, stejně jako všech motorických prvků linky

Integrační platforma pro správu dat a řízení lakovací linky. ESCO Link umožňuje bezproblémové propojení databáze s výrobní linkou, čímž zajišťuje efektivní nahrávání zakázek a sledování produkčních procesů v reálném čase.

Vlastnosti:

• Integrace databáze (MySQL) pro nahrávání zakázek a informací o produktech na virtuální dopravník,
  který řídí následný proces linky
• Zpětná vazba do databáze – ukládání informací o poruchových stavech, časech produkce,
  počtu vyrobených či naložených kusů
• Nakládací panely umožňující nahrávání produktů na virtuální dopravník pro efektivní řízení toku materiálu
• Integrace s vaším ERP systémem, například ABRA, K2, KARAT nebo Vision
• Periodické ukládání senzorických dat z linky (Dataline)
• Vytváření historie produkce (TravHistory)

Inteligentní systém pro integraci a řízení robotických pracovišť v lakovacích linkách. ESCO Robotic umožňuje efektivní a bezpečné fungování robotů, automatizaci procesů, a nabízí flexibilitu pro tvorbu vlastních programů pomocí pokročilých nástrojů.

Vlastnosti:

• Integrace robotů do lakovací linky pro optimalizaci výrobních procesů
• Odesílání parametrů a programů přímo robotům na základě informací z ESCO Link pro každý jednotlivý díl
• Zajištění bezpečnosti při práci robotů v lakovacím prostředí
• Sledování jednotlivých produktů v lakovací frontě
• Automatizovaná výměna barev pro vyšší efektivitu a minimalizaci prostojů
• Umožnění obsluze vytvářet vlastní programy pomocí Robot Studio (pro roboty ABB) s možností využití virtuální reality (VR)

Profesionální vzduchotechnická technologie pro efektivní řízení a regulaci průtoků vzduchu v lakovacích linkách. ESCO Air je navržena tak, aby zaručovala stabilní a optimální podmínky pro lakování prostřednictvím pokročilých regulačních procesů.

Vlastnosti:

• Pokročilá technologie vzduchotechniky pro optimalizaci průmyslových prostorů
• PID regulace průtoků vzduchu do kabin a dalších prostorů výrobní linky
• PID regulace teploty a vlhkosti v lakovací kabině pro zajištění stálé kvality
• Grafická vizualizace na dotykovém panelu umožňující snadné ovládání parametrů
• Systém je rozdělen na několik nezávislých částí, které umožňují samostatnou regulaci různých prostor
  (hlavní část, sušicí pec, vypalovací pec, cleanroom apod.)

Pokročilá technologie pro automatizované zpracování odpadních vod zaměřená na zlepšení kvality a recyklaci vody ve výrobních procesech. ESCO Aqua zajišťuje ekologicky šetrné řešení pro efektivní využívání vodních zdrojů.

Vlastnosti:

• Technologie zpracování odpadních vod pro průmyslové aplikace
• Automatizovaná filtrace a dekontaminace odpadních vod
• Recyklace vody pro snížení spotřeby přírodních zdrojů a optimalizaci provozních nákladů
• Monitorování kvality vody

Snadné a intuitivní programování trajektorie robota – přesně to přináší aplikace ESCO Paint App.

Plná integrace této aplikace přímo do kontroleru robota ABB GoFa umožňuje intuitivní tvorbu lakovací trajektorie bez nutnosti složitého programování nebo školení pracovníků. Stačí uchopit robota a začít tvořit robotickou trajektorii.

Naučte robota lakovat za pár minut

Plná kontrola nad lakovacím procesem

ESCO Paint App umožňuje kompletní nastavení lakovacího procesu:

• Nastavení lakovacích parametrů
• Nastavení pracovního objektu a zóny trajektorie
• Nastavení lakovacího nástroje (volba různých úhlových nástavců lakovací pistole)
• Konfigurace vzdálenosti TCP od povrchu dílu
• Volba pohybové instrukce (MoveJ, MoveL)

Vytvořený program lze jednoduše uložit a spustit v testovacím režimu. Uživatel tak okamžitě vidí, jak robot interpretuje definované trajektorie a zadané instrukce. To umožňuje rychlé nasazení do výrobního procesu.

Vhodné pro sériovou i kusovou výrobu

ESCO Paint App zrychluje výrobní proces. Umožňuje rychlé nasazení a zabezpečuje vysokou stabilitu a opakovatelnost. Díky možnosti integrace 3D optického systému je aplikace schopna detekovat zavěšený díl, automaticky určit jeho polohu a případně přizpůsobit trajektorii robota aktuální pozici dílu. V důsledku této flexibility je zaručen stabilní a udržitelný lakovací proces.

Klíčové vlastnosti ESCO Paint App

• Dva režimy pro tvorbu trajektorie:
• Point to Point – učení trajektorie na základě definice jednotlivých bodů
• Kontinuální režim – plynulý záznam pohybu robota operátorem
• Intuitivní ovládání pomocí tlačítek umístěných na zápěstí robota
• Algoritmus pro predikci a eliminaci robotické singularity
• Podpora conveyor tracking (lakování za běhu dopravníku)
• Podpora integrace 3D optického systému pro detekci dílu s možností automatické korekce trajektorie
• Ukládání trajektorií robota a jejich testování i mimo lakovací proces

Vlastnosti kolaborativního robota ABB GoFa

Silný, přesto bezpečný
Díky inteligentním momentovým senzorům na každé ze šesti os nabízí možnost kontroly, omezení výkonu a sil. Systémy os eliminují riziko zranění pracovníků. Zaznamenají-li kontakt mezi rameny robotu a člověkem, robot se okamžitě zastaví.

Vyšší výkon robotu pro vyšší produktivitu
GoFa nabízí maximální rychlost TCP (středový bod nástroje) do 2,2 m/s, a je tedy schopen dosáhnout kratších cyklových časů, než je běžné u kolaborativních robotů této kategorie.

• Díky rychlosti TCP až 2,2 m/s je GoFa rychlejší, než je běžné u kolaborativních robotů této kategorie
• Dosah až 1,62 m: o 14 % delší, než je běžné u kolaborativních robotů této kategorie
• Až 20% úspora energie
• Nejlepší opakovatelná přesnost najetí do bodu 0,02 mm ve své kategorii

• Integrovaný design os se senzory krouticího momentu s pokročilou technologií pro možnost kontroly, omezení výkonu a sil
• Bezpečný zaoblený design eliminující možnost poranění zachycením nebo sevřením
• Bezpečnostní úroveň PL d Cat 3
• Certifikace do výbušného prostředí – zóna 22 (Ex)
